Documentazione Piani Emergenza Ticino
Indice
Plugin QGIS
Questa è la pagina di documentazione del plugin per QGIS PianiEmergenzaTicino. Il plugin serve per poter creare un piano d'emergenza in QGIS utilizzando il modello dati definito dal cantone.
Informazioni generali
Il plugin PianiEmergenzaTicino, è pensato per permettere di creare dei piani di emergenza strutturando i dati secondo il modello definito dal cantone.
Installazione
Per installarlo, bisogna aggiungere al gestore di plugin di QGIS un nuovo repository.
Nel menu Plugin di QGIS, selezionare Gestisci ed installa plugins... e poi
Impostazioni.

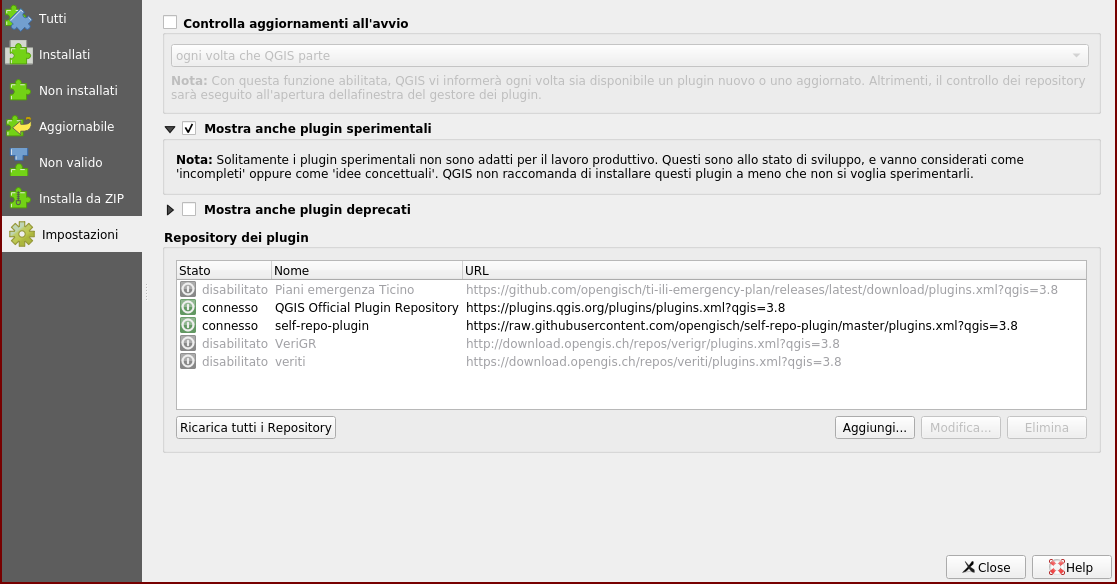

Figura 1: Impostazioni del gestore di plugin
Aggiungere un repository premendo il pulsante Aggiungi... e scegliere un
nome e inserire questo indirizzo:
https://download.opengis.ch/repos/ticino/plugins.xml

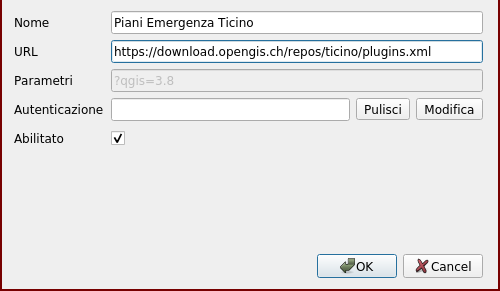

Figura 2: Dati del repository del plugin
A questo punto è possibile installare il plugin PianiEmergenzaTicino tramite il gestore di plugin di QGIS.

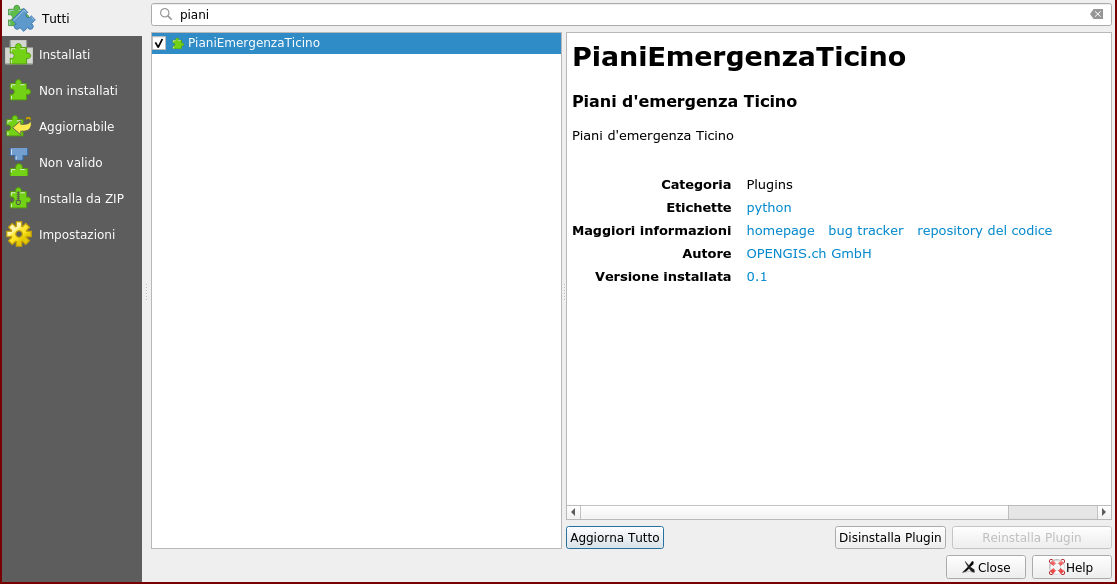

Figura 3: Scelta del plugin da installare
Utilizzo
Il plugin aggiunge una toolbar (barra di strumenti) all'interfaccia di QGIS che è composta da 4 pulsanti che permettono di svolgere differenti operazioni.
Figura 4: Toolbar del plugin
Nuovo progetto
Il primo pulsante permette di creare un nuovo progetto QGIS sul proprio computer con la struttura dati del modello e le varie configurazioni necessarie.
Figura 5: Pulsante per la creazione di un nuovo progetto
Premendo il pulsante, viene richiesto di selezionare una cartella nella
quale verrà salvato il progetto il file del progetto QGIS (project.qgz) e il
file che contiene la struttura dei dati e i dati stessi (data.gpkg). I due
file devono venir salvati sempre nella stessa cartella. Una volta creato il
progetto, lo stesso viene automaticamente aperto in QGIS.
Il progetto è un normale progetto QGIS e può venir utilizzato anche senza il plugin installato e con i normali tool di QGIS.
Progetto demo
Il secondo pulsante pemette di aprire un progetto QGIS con dei dati di demo che riguardano Faido.
Figura 6: Pulsante per l'apertura del progetto demo
Il progetto viene automaticamente salvato in una cartella temporanea e aperto in QGIS senza richiedere ulteriori interventi da parte dell'utente.
I dati sono stati inseriti a scopo dimostrativo e non sono necessariamente corretti o attuali.
Installazione simbologia
Il terzo pulsante permette di installare in QGIS la simbologia configurata ed utilizzata nei progetti del plugin.
Figura 7: Pulsante per installare la simbologia
Dopo questa operazione, per poter visualizzare correttamente i simboli nei progetti è necessario riavviare QGIS.
Stampa scheda missione
Il pulsante per la stampa di una scheda di missione, permette di preparare esportare un file PDF con la scheda della missione selezionata in QGIS.
Figura 8: Pulsante per la stampa di una scheda missione
Data la complessità della struttura delle schede missione, non è stato possibile utilizzare i normali strumenti di stampa di QGIS, ma è stato implementato questo tool ad hoc che impagina i dati.
Per utilizzare il tool è necessario selezionare un elemento della tabella
missione con gli strumenti di QGIS (ad esempio tramite la tabella attributi)

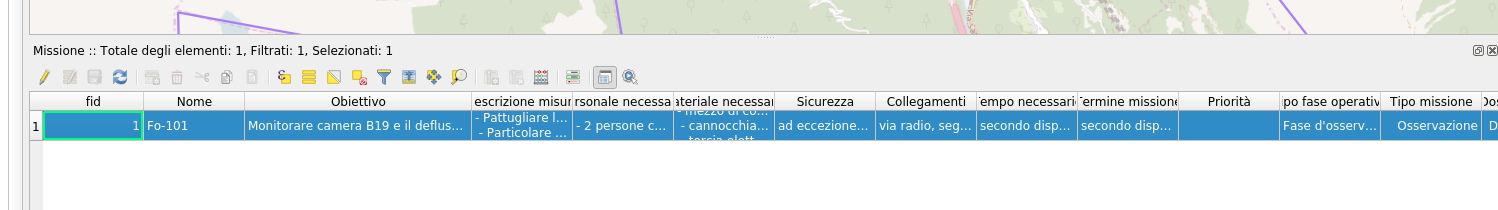

Figura 9: Selezione di un elemento nella tabella missione
A questo punto premendo il pulsante di stampa verrà richiesto dove salvare il file PDF con il risultato.
La mappa presente nel PDF rispecchia la situazione mostrata nella mappa di QGIS e permette quindi di scegliere cosa mostrare nel risultato.
Stampa scheda generale
È presente inoltre nel progetto QGIS un layout di stampa che permette di stampare tramite i normali strumenti di QGIS una carta generale con la stessa mappa mostrata da QGIS.
Modello dati
Il modello dati dei piani d'emergenza del Canton Ticino ha come obiettivo di definire un modello minimo che permetta di strutturare i dati relativi ai piani d'emergenza.
Schema

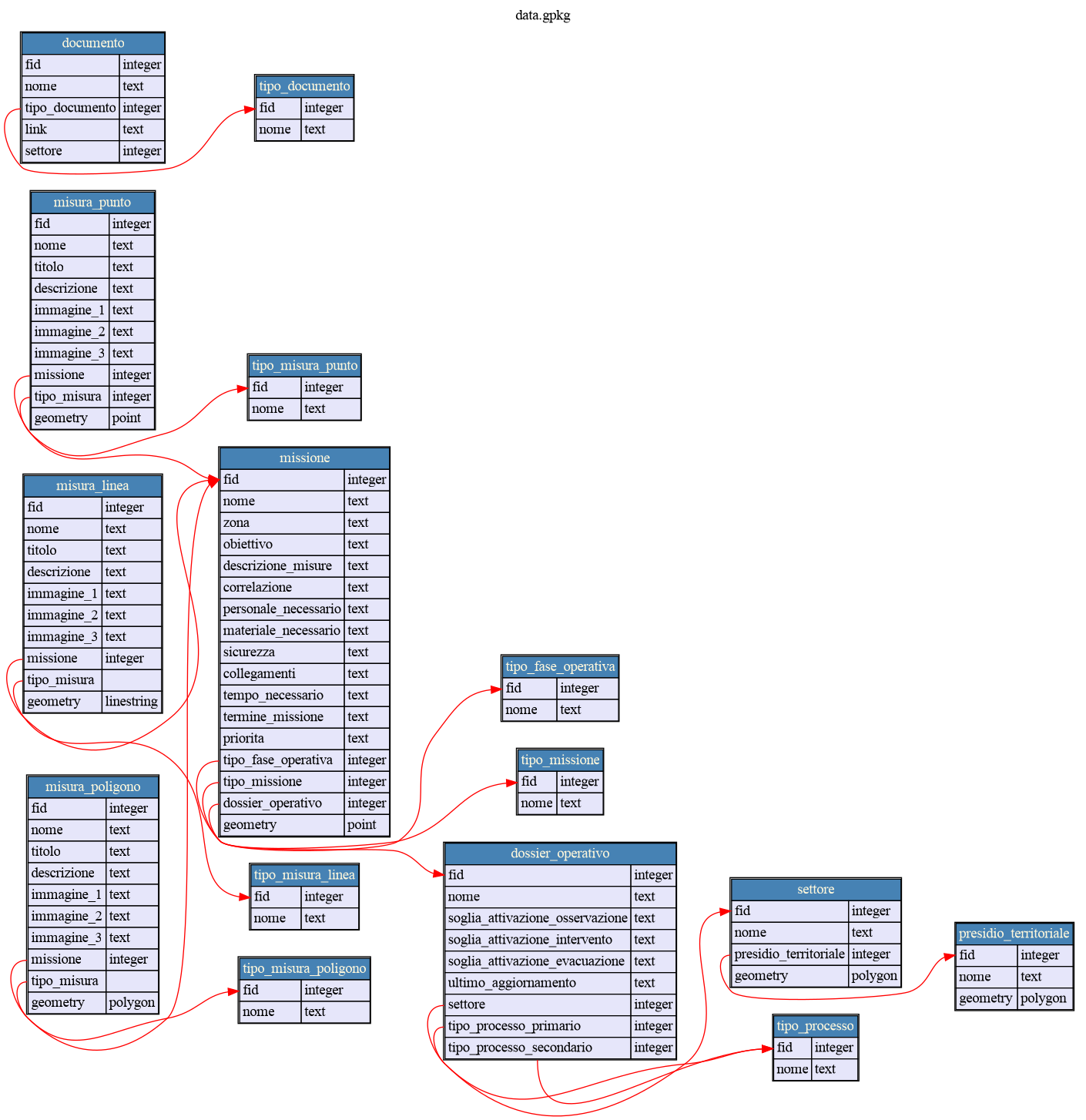

Figura 10: Modello dati
Catalogo degli oggetti
Descrizione delle classi
presidio_territoriale
Il Presidio territoriale è la struttura di coordinamento comunale/regionale per la gestione dei pericoli naturali.
La classe Presidio_territoriale viene utilizzata per definire il perimetro di competenza del Presidio territoriale.
settore
Gli oggetti della classe Settore definiscono i settori per i quali vengono sviluppati i piani di emergenza.
documento
Rappresenta un documento esterno allegato.
dossier_operativo
Rappresenta il dossier operativo per un determinato tipo di processo.
- fid
Identificativo univoco del dossier operativo.
- nome
Nome del dossier operativo.
- soglia_attivazione_osservazione
Descrive la soglia di attivazione della fase di osservazione.
- soglia_attivazione_intervento
Descrive la soglia di attivazione della fase di intervento.
- soglia_attivazione_evacuazione
Descrive la soglia di attivazione della fase di evacuazione.
- ultimo_aggiornamento
Data dell'ultimo aggiornamento del dossier operativo.
- settore
Chiave esterna che referenzia un oggetto della classe
settore - tipo_processo_primario
Tipo di processo primario secondo il dominio
tipo_processo - tipo_processo_secondario
Tipo di processo secondario secondo il dominio
tipo_processo
missione
Rappresenta una missione da svolgere all'interno di un dossier operativo.
- fid
Identificativo univoco della missione.
- nome
Nome della missione.
- zona
Nome della zona dove si svolge la missione.
- obiettivo
Descrizione dell'obiettivo della missione.
- descrizione_misure
Descrizione generale delle misure presenti nella missione.
- correlazione
Descrizione di altre missioni correlate a questa.
- personale_necessario
Descrizione del personale necessario a svolgere la missione.
- materiale_necessario
Descrizione del materiale necessario a svolgere la missione.
- sicurezza
Descrizione delle regole di sicurezza da seguire.
- collegamenti
Descrizione dei collegamenti nell'ambito della missione.
- tempo_necessario
Descrizione del tempo necessario per svolgere la missione.
- termine_missione
Descrizione dei criteri che determinano il termine della missione.
- priorita
Priorità della missione
- tipo_fase_operativa
Tipo di fase operativa per la missione, secondo il dominio
tipo_fase_operativa - tipo_missione
Tipo di missione secondo il dominio
tipo_missione - dossier_operativo
Chiave esterna che referenzia un oggetto della classe
dossier_operativo - geometry (POINT)
Punto per rappresentare la missione sulla mappa.
misura (punto/linea/poligono)
Rappresenta la singola misura da effettuare nello svolgimento della missione.
- fid
Identificativo univoco della misura.
- nome
Nome della misura.
- titolo
Titolo della misura.
- descrizione
Descrizione della misura. Ad esempio "Sbarramento argine del riale".
- immagine_1
Collegamento URI con un'immagine del luogo in cui viene svolta la misura.
- immagine_2
Collegamento URI con un'immagine del luogo in cui viene svolta la misura.
- immagine_3
Collegamento URI con un'immagine del luogo in cui viene svolta la misura.
- missione
Chiave esterna che referenzia un oggetto della classe
missione - tipo_misura (punto/linea/poligono)
Tipo di misura secondo il dominio
tipo_misura_(punto/linea/poligono) - geometry (POINT/LINESTRING/POLYGON)
Geometria che rappresenta il luogo di svolgimento della misura.
Descrizione dei domini
tipo_documento
- Scheda tecnica
- Organigramma
- Recapiti
tipo_processo
- Valanga
- Scivolamento profondo
- Frana superficiale
- Crollo di roccia
- Flusso di detriti
- Alluvionamento
- Esondazione
tipo_missione
- Decisione
- Sbarramento deviazione
- Osservazione
- Misura tecnica
- Informazione comunicazione
- Evacuazione
- Monitoraggio
tipo_fase_operativa
- Situazione normale
- Fase d''osservazione
- Fase d''intervento
- Fase di evacuazione / escalation
tipo_misura_punto
- Posto comando
- Monitoraggio
- Bene da proteggere
- Criticità
- Protezione d''oggetto puntuale
tipo_misura_linea
- Evacuazione - Via di fuga
- Controllo - Percorso - Monitoraggio
- Paratie - Sbarramento flusso
- Deviazione
- Sbarramento - Blocco vie comunicazione
tipo_misura_poligono
- Edificio da evacuare
- Zona toccata dall''evento
Simbologia
Simbologia missione

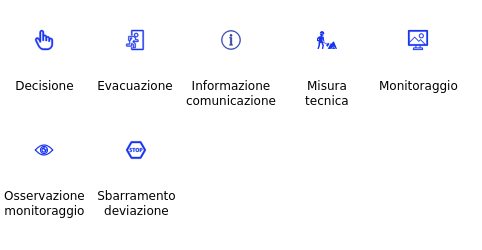

Figura 11: Simbologia missione
Simbologia misura_punto

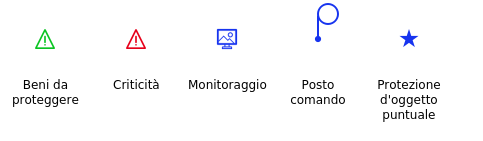

Figura 12: Simbologia misura_punto
Simbologia misura_linea

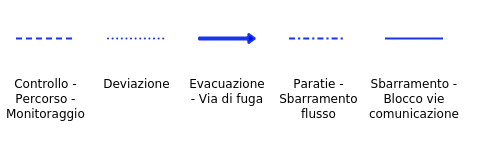

Figura 13: Simbologia misura_linea
Simbologia misura_poligono
Figura 14: Simbologia misura_poligono
